Gazogène

Le Gazogène, découvert au XIXème siècle, est un appareil servant à produire un gaz combustible à partir de matières solides et combustibles tels que bois, charbon de bois, coke ou anthracite, permettant d'alimenter des moteurs spéciaux, dits à gaz pauvres, des moteur à explosion classique ou bien des chaudières.

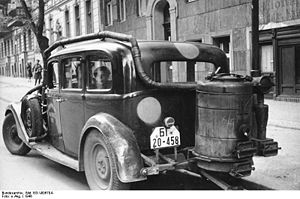

Ce dispositif (sous la forme mise au point par Georges Imbert) fut utilisé fréquemment pour pallier l'absence de carburant automobile au cours de la période de l'Occupation nazie. C'est en effet un appareil simple à fabriquer, ne demandant que des matériaux faciles à se procurer.

Fonctionnement du gazogène

Le principe du gazogène est de provoquer une combustion incomplète du bois ou du charbon, en contrôlant l'alimentation en air du foyer, de façon à produire des gaz combustibles tel que CO (Monoxyde de carbone) , H₂ (dihydrogène) , et CH₄ (méthane) .

• 2C + O₂ = 2CO + 58000cal
• C + O₂ = CO₂ + 97000cal
• 2CO + O₂ = 2CO₂ + 136000cal
• CO₂ + C = 2CO + 38000cal

Occasionnellemen, on injecte de faibles quantités d'eau dans l'air de combustion, pour qu'elle soit craquée et produire qui plus est grandes quantités d'hydrogène (obtention de gaz mixte), suivant les formules :

• C + H₂O = CO + H₂ - 28000cal
• C + 2H₂O = CO₂ + 2H₂ - 18000cal
• CO + H₂O = CO₂ + H₂ + 9400cal

Principaux types de gazogènes à charbon

Il existe trois familles de gazogènes suivant le sens de la combustion, le choix dépend du combustible utilisé.

Gazogène à tirage par le haut

Le courant d'air et de gaz circulent dans le sens inverse du combustible. Intéressant au niveau thermique mais nécessite des combustibles contenant peu de matière volatile pour éviter les goudrons à la sortie. Convient aux charbons de bois particulièrement purs pour éviter l'encombrement de la grille par les scories.

Gazogène à tirage par le bas

Le gaz et l'air circulent dans le même sens que le combustible, les gaz traversent la zone incandescente, les éventuels goudrons sont par conséquent craqués. Ce système limite aussi les poussières à la sortie.

Gazogène à tuyère, ou gazogène à tirage transversal

L'air est admis horizontalement par une tuyère au cœur de la zone de combustion, ce qui nécessite une tuyère en bronze massif, ou un refroidissement particulièrement puissant, pour éviter la fusion. On peut y brûler du charbon de bois, du coke, ou de l'anthracite, ou un mélange, ce qui sert à filtrer les impuretés des combustibles fossiles par le charbon de bois. Le principal intérêt de cette disposition est la simplicité de construction, une fois résolu le problème de la tuyère.

Gazogène à bois

Le gazogène à bois doit réunir dans un seul et même appareil une zone de carbonisation et une zone de gazéification. Le type le plus courant est le gazogène à diabolo. Le diabolo est un rétrécissement par lequel l'ensemble des gaz sont obligés de passer en traversant la zone incandescente, craquant ainsi l'essentiel des goudrons et acides. Il est en effet important de supprimer le plus efficacement ces produits qui abîment le moteur. Le diabolo, par sa disposition, doit résister à de particulièrement fortes températures.

Refroidissement des gaz

Il peut être utile, dans le cas de gazogène alimentant un moteur, de refroidir les gaz avant leur admission, pour pallier les problèmes de rendement.
On agit généralement par contact et par détente, dans des caissons en tôle avec des chicanes, ou par des faisceaux de tubes. L'eau de condensation récupérée peut servir à faire un barbotage du gaz, ce qui le débarrasse de certaines impuretés.

Épurateur sec

Il s'agit de faire passer les gaz dans du charbon de bois pulvérisé, de liège ou de coke. En particulier utilisé derrière les gazogènes à charbon.

Épurateur humide

Il permet de laver les gaz en le faisant barboter dans l'eau, de façon à retirer une bonne partie des impuretés, puis faire passer le gaz dans un filtre de liège qui retiendra l'humidité et les impuretés résiduelles.

Carburation des gaz

Elle est effectuée par un mélangeur à gaz.

Mise en marche

Mise en marche au ventilateur

Elle consiste à créer du tirage avec un ventilateur électrique pour permettre l'allumage de la charge de combustible. Le gazogène est alors isolé de l'admission moteur par une vanne. On enflamme les gaz à la sortie du ventilateur pour vérifier leur qualité ; quand elle est satisfaisante, que les gaz brûlent bien, on coupe le ventilateur, on ouvre la vanne d'isolement, on règle la richesse du mélangeur au maximum, et on actionne le démarreur. Tous ceci doit être effectué rapidement pour ne pas étouffer le gazogène. Une fois le moteur démarré, il faut constamment régler la richesse, quelquefois l'avance à l'allumage, et le ralenti.

Mise en marche au carburant de départ

Le moteur doit être équipé pour fonctionner avec un autre carburant (essence, alcool…), sur lequel on démarre le moteur. On ouvre la vanne du mélangeur pour créer la dépression indispensable à l'allumage du gazogène quand le moteur tourne.

Entretien du véhicule à gazogène

Quotidien :

• Remplissage de la trémie de combustible
• Nettoyage du foyer et cendrier
• Vidange des refroidisseurs et épurateurs (gazogène à bois)
• Nettoyage de la tuyère et du foyer pour retirer le laitier et les scories (Gazogène à charbon)

Hebdomadaire :

• Vidange et nettoyages des filtres secs et humides, des cendriers d'épurateur
• Vérification de l'étanchéité de la totalité.
